用涼感滑鼠來拯救你的手汗毛病吧！
我長時間在電腦前面進行繪圖工作，最困擾的莫過於手汗毛病，總是搞的滑鼠髒兮兮又濕答答
無意間發現有一種超小顆的框形風扇，我想因該可以............塞入我的滑鼠吧？於是我就試著動手改造看看..
風扇是15 x 15 x 20mm 電壓使用5v 電流0.02A
（我想因該適用於筆記型電腦上的散熱模組吧！？或者是其他的小型行動裝置）
改造滑鼠將會喪失產品保固，建議可拿不要的滑鼠試試看，之後再把成功的改裝經驗複製在想要的滑鼠身上
難易度
★★☆☆☆
怎麼做！
這個專案最主要的是要能夠熟練的操作美工刀，並且要做好防護準備（防切手套之類，請不要用麻布手套喔！容易刺穿）
先判斷一下滑鼠的體積，太小型及太扁的滑鼠，內部空間通常是不大的，所以最好是能夠測量一下滑鼠內部空間。
要進行滑鼠拆卸通常都是在底部，會看得到的固定的螺絲，以及部份的螺絲是躲在滑鼠腳下面。
接下來開始動手！
拆除滑鼠腳可以拿美工刀，由側邊插入在將滑鼠腳慢慢的撬起來，避免彎折。
分解出所有殼之後會看見主要機板（上面有感應器的），部份的滑鼠可能帶有第二片機板，用於安裝第四個開關或是第五個以上的開關。

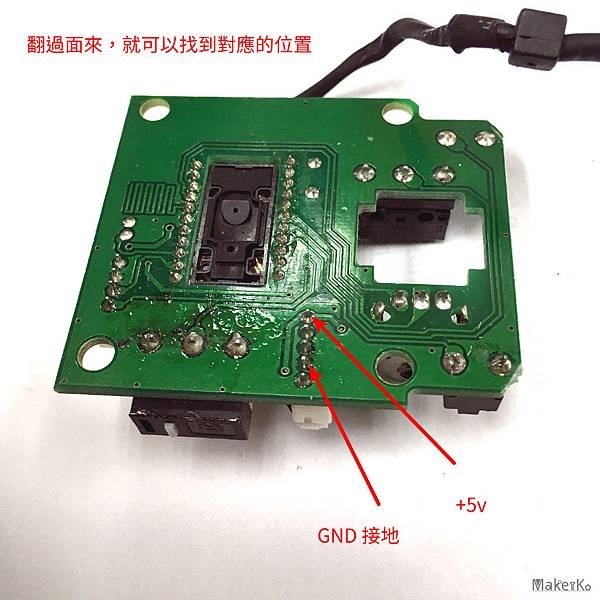

因為滑鼠是使用USB通訊連接，所以一定會帶有5v+的電源供應。我們就是要找出這條線位於電路板的哪個位置
可以順著電線尋找到板子上，理論上5v+都會是紅線，接地則是黑線而其於是通訊，找到接點後就是我們要焊接的地方
在焊接之前建議先把該開孔的位置先行挖除，通常滑鼠外殼會採用ABS材料製作施做上不會太困難，
有兩種挖洞的方式
- 必須要先使用小鑽頭在表面鑽挖一個孔，在由那個孔進行切除
- 使用連續性的孔洞，造成一連串的連接點，在使用斜口鉗或是刀具進行切斷
切除好必要的孔洞之後，在利用瞬間膠將風扇固定上去，有空細的地方則是使用熱溶膠進行填補。
接下來就把必要的線，焊接在剛剛找到的位子上，紅線正極黑線負極！
焊好後，蓋上殼。測試一下吧！
我是風扇將滑鼠底的空氣往內抽，當空氣填滿滑鼠內體之後，自然的會由孔洞竄出，因此掌心就會感覺到涼爽感！
材料
- 擁有大體積的滑鼠一隻
- 15x15x20mm 框形小風扇一顆 約100元
- 熱溶膠 約5克
- 瞬間膠 約0.5克
